Dernière mise à jour: 25 septembre 2026
Ce qu'il faut savoir avant d'installer une batterie auxiliaire
Installer une batterie auxiliaire pour camping-car est rentable à condition de maîtriser trois notions : capacité, recharge et section de câble. Ce guide détaille chaque étape, du choix du coupleur à la maintenance.
Batterie auxiliaire : de quoi parle-t-on exactement ?
Une batterie auxiliaire est un accumulateur distinct de la batterie moteur, dédié aux équipements de cellule : éclairage, réfrigérateur, pompe à eau, prises USB et convertisseur. Elle se recharge via l'alternateur, un panneau solaire ou une borne 230 V.
Le matériel indispensable pour démarrer
Avant de commander, listez vos équipements : la consommation détermine tout le reste.
- Une batterie auxiliaire adaptée à votre usage (plomb-acide, AGM, gel ou lithium)
- Un coupleur séparateur ou un chargeur booster
- Du câble souple de section adaptée, en cuivre
- Un porte-fusible et des fusibles de calibre correct
- Des cosses à sertir, un bornier et de la gaine de protection
- Un multimètre pour contrôler tension et continuité
Coupleur séparateur batterie ou chargeur booster : lequel choisir ?
Le choix dépend de la distance entre les batteries et du type d'alternateur.
Le coupleur séparateur, la solution classique
Le coupleur séparateur batterie relie les deux batteries moteur tournant, puis les isole à l'arrêt, évitant que la batterie auxiliaire vide la batterie moteur.
Le chargeur booster, plus performant mais plus cher
Un chargeur booster élève la tension d'entrée pour délivrer une charge stable, autour de 14,4 V, quelle que soit la tension de l'alternateur : il recharge plus vite et plus complètement.
| Critère | Coupleur séparateur | Chargeur booster |
|---|---|---|
| Véhicule ancien, alternateur classique | Recommandé | Surdimensionné |
| Véhicule récent, alternateur intelligent | Insuffisant | Recommandé |
| Budget serré | Adapté | À éviter |
| Longueur de câble importante | Sensible à la chute de tension | Compense la chute |
| Recharge complète de la batterie | Partielle | Complète |
Section de câble batterie auxiliaire : calculer la bonne dimension
La section de câble batterie auxiliaire se choisit selon l'intensité et la longueur : trop fine, elle chauffe et perd de la tension ; trop épaisse, elle coûte cher.
La formule simplifiée pour éviter la chute de tension
En 12 V continu, visez une chute de tension inférieure à 3 % : plus la distance est longue, plus la section doit augmenter.
- Repérez l'intensité maximale débitée par l'alternateur
- Mesurez la distance aller-retour entre les deux batteries
- Augmentez la section d'un cran dès que la distance dépasse quelques mètres
- Privilégiez du câble cuivre souple, plus facile à sertir
Batterie lithium camping-car installation : ce qui change
Passer au lithium simplifie l'usage mais complique l'électronique : une batterie lithium accepte une décharge profonde bien plus importante qu'une batterie plomb.
Système de gestion de batterie (BMS) et compatibilité
Le système de gestion de batterie, ou BMS, surveille tension, intensité et température de chaque cellule et coupe charge ou décharge en cas d'anomalie : sans BMS fonctionnel, une batterie lithium devient dangereuse.
Le schéma de branchement étape par étape
Le montage suit toujours la même logique : batterie moteur vers coupleur ou booster, puis vers la batterie auxiliaire, avec un fusible sur chaque liaison positive. Ce qui distingue une installation fiable d'un bricolage, ce sont les valeurs précises à chaque étape.
Correspondance indicative entre intensité, longueur et section
En 12 V continu, visez une chute de tension inférieure à 3 %. Ordres de grandeur pour du câble cuivre souple, à ajuster selon la longueur réelle aller-retour :
| Intensité max. | Jusqu'à 3 m A/R | 3 à 6 m A/R | 6 à 10 m A/R |
|---|---|---|---|
| 20 A | 6 mm² | 10 mm² | 16 mm² |
| 30 A | 10 mm² | 16 mm² | 25 mm² |
| 50 A | 16 mm² | 25 mm² | 35 mm² |
| 80 A | 25 mm² | 35 mm² | 50 mm² |
Calibrage des fusibles
Chaque câble positif doit être protégé par un fusible placé au plus près de la source (batterie moteur pour la liaison avant, batterie auxiliaire pour la distribution cellule). Le calibre se choisit selon l'intensité maximale attendue, majorée de 25 à 30 %, sans dépasser l'intensité admissible du câble.
- Liaison batterie moteur vers coupleur ou booster : fusible au calibre du courant de charge attendu, généralement entre 30 A et 60 A selon l'alternateur
- Liaison booster vers batterie auxiliaire : fusible au calibre de sortie du booster, souvent 30 A à 50 A
- Distribution cellule (éclairage, pompe, prises) : fusibles plus fins, de 5 A à 20 A selon les circuits

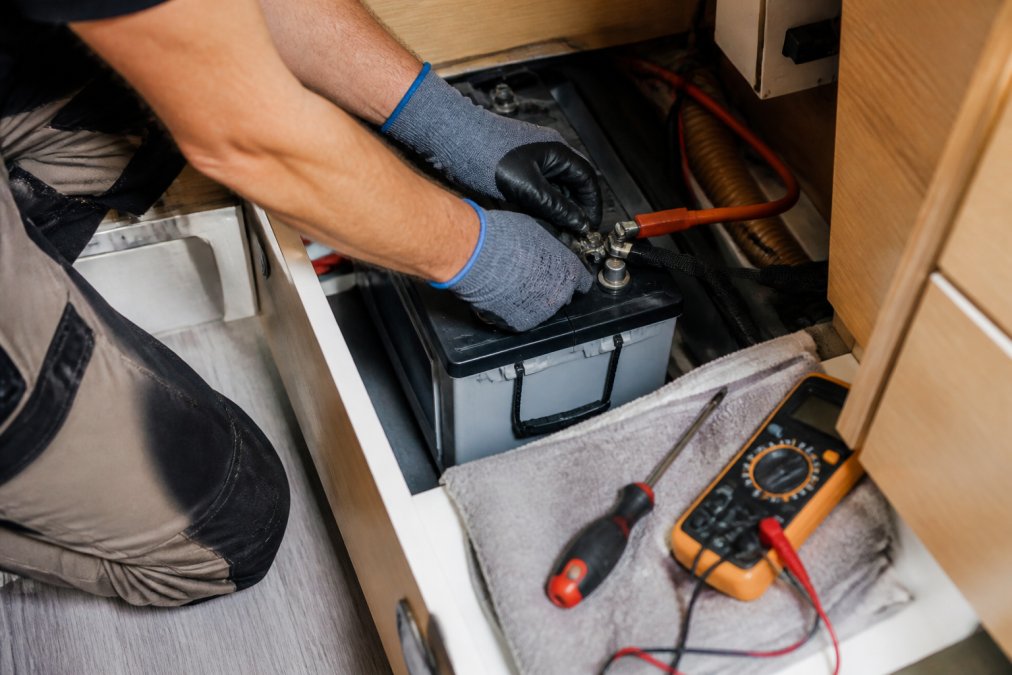

Procédure de montage, dans l'ordre
- Débranchez la borne négative de la batterie moteur et éloignez le câble
- Fixez la batterie auxiliaire dans un emplacement ventilé et solidement arrimé, sur un support qui ne transmet pas les vibrations
- Posez le câble positif protégé par un porte-fusible au plus près de la batterie moteur
- Reliez le coupleur ou le booster selon le schéma du fabricant, en respectant le sens d'entrée et de sortie
- Connectez la masse sur un point de châssis propre, décapé jusqu'au métal nu, puis protégez la connexion d'un film anticorrosion
- Vérifiez la continuité et la tension au multimètre avant de remettre sous tension
Contrôles au multimètre avant mise en service
Avant de rebrancher la borne négative, trois mesures détectent la quasi-totalité des erreurs :
- Continuité entre la borne positive de la batterie moteur et l'entrée du coupleur ou booster : elle doit être franche, sans résistance anormale
- Absence de continuité entre le positif et la masse sur chaque ligne : toute continuité signale un pincement ou un contact indésirable
- Tension de repos de la batterie auxiliaire : une batterie plomb-acide chargée affiche autour de 12,6 à 12,8 V ; une batterie lithium, souvent 13,2 à 13,4 V selon le BMS
Branchement en parallèle ou en série : ne pas se tromper
Le branchement en parallèle additionne les capacités en ampère-heure et conserve la tension de 12 V ; le série additionne les tensions et conserve la capacité. Pour une installation de camping-car en 12 V, utilisez le parallèle.
Charge solaire combinée et outils de diagnostic après installation
Combiner panneau solaire, alternateur et chargeur 230 V sur une même batterie auxiliaire demande de comprendre qui charge en priorité et comment éviter que deux sources se contrarient.
Comment cohabitent solaire, alternateur et chargeur 230 V
Sur une installation bien conçue, les trois sources restent connectées en permanence à la batterie auxiliaire, car chacune régule sa tension de sortie : régulateur solaire, booster et chargeur 230 V ne dépassent pas la tension cible, et la batterie absorbe ce qu'elle peut.
- Moteur tournant, l'alternateur (via booster ou coupleur) fournit l'essentiel du courant ; le solaire apporte un complément marginal
- Moteur arrêté et véhicule stationné, le solaire devient la source principale tant qu'il y a du soleil
- Branché sur une borne 230 V, le chargeur secteur prend le relais et recharge plus vite que le solaire
Dimensionner le régulateur solaire (MPPT vs PWM)
Un régulateur MPPT (Maximum Power Point Tracking) suit le point de puissance maximale du panneau et convertit la tension excédentaire en courant supplémentaire. Un PWM relie simplement le panneau à la batterie et perd de la production dès que les tensions diffèrent.
Outils de diagnostic après installation
Équipement minimal pour diagnostiquer une installation terminée sans démonter :
- Multimètre numérique : mesure de tension de repos, de tension de charge et de continuité. Indispensable pour détecter une masse mal serrée ou un fusible fondu
- Pince ampèremétrique à courant continu : mesure l'intensité réellement envoyée vers la batterie auxiliaire sans couper le circuit. C'est l'outil qui révèle un coupleur qui ne colle pas ou un régulateur solaire qui ne produit pas
- Testeur de batterie (ou réfractomètre pour le plomb) : donne l'état de charge réel et l'état de santé de la batterie, au-delà de la simple tension
- Caméra thermique ou thermomètre infrarouge : repère une cosse ou un fusible qui chauffe anormalement, signe d'une résistance de contact
Les trois mesures qui valident une installation
Après montage, réalisez ces trois contrôles :
- Tension de repos de la batterie auxiliaire, après quelques heures sans charge ni décharge : autour de 12,6 à 12,8 V pour le plomb, 13,2 à 13,4 V pour le lithium
- Tension de charge moteur tournant, mesurée aux bornes de la batterie auxiliaire : elle doit se situer dans la plage préconisée par le fabricant (souvent 14,2 à 14,6 V)
- Intensité de charge à la pince ampèremétrique : elle doit être cohérente avec la puissance de la source et l'état de décharge de la batterie
Un écart oriente le diagnostic : tension de charge trop basse = chute de tension ou coupleur défaillant ; intensité nulle moteur tournant = fusible ou connexion ; intensité qui chute trop vite = batterie en fin de vie ou BMS qui limite.
Sécurité incendie, homologation VASP et maintenance préventive
La sécurité incendie repose sur trois éléments : un fusible correctement calibré, une ventilation suffisante du compartiment batterie, et des cosses parfaitement serrées. Un serrage insuffisant crée une résistance de contact qui chauffe, puis fond l'isolant.
Questions Fréquentes
Quel pôle brancher en premier lors de l'installation d'une batterie auxiliaire ?
On connecte toujours le pôle positif en premier, puis le pôle négatif (la masse). Au démontage, on fait l'inverse : négatif d'abord, positif ensuite. Cette règle évite qu'une clé ou un outil posé sur la caisse ne crée un arc électrique en touchant le positif alors que la masse est déjà reliée. Serrez les cosses à fond et vérifiez qu'aucun câble ne peut frotter contre une arête métallique.
Quelle section de câble choisir pour une installation 12V sécurisée ?
La section de câble batterie auxiliaire dépend de la longueur du câble et de l'intensité qui y circule. Pour un coupleur placé près de la batterie moteur avec 3 à 4 mètres de câble, comptez du 16 mm² minimum. Au-delà de 5 mètres, passez à 25 mm². Un câble trop fin provoque une chute de tension : la batterie auxiliaire se charge mal et l'alternateur chauffe. En cas de doute, choisissez toujours la section supérieure.
Quelle est la différence entre un coupleur-séparateur et un chargeur booster ?
Le coupleur séparateur relie simplement les deux batteries quand le moteur tourne et les isole à l'arrêt : il protège la batterie moteur mais ne régule rien. Le chargeur booster, lui, élève la tension de charge pour compenser les pertes en ligne et charge la batterie auxiliaire plus vite et plus complètement, y compris en technologie lithium. Le booster coûte plus cher mais reste la meilleure option pour les gros besoins en autonomie.
Que faire si ma batterie auxiliaire ne tient plus la charge ?
Commencez par mesurer la tension au repos avec un multimètre : en dessous de 12,2 V pour une batterie plomb, elle est partiellement déchargée. Vérifiez ensuite le courant de fuite en débranchant les circuits un par un, puis contrôlez l'état des cosses et des fusibles. Si la tension s'effondre dès que vous branchez un appareil, la batterie est probablement en fin de vie. Une décharge profonde répétée abîme définitivement les cellules plomb.
