Pourquoi installer un disjoncteur différentiel dans un camping-car
Un disjoncteur différentiel est un appareil qui coupe le courant dès qu'il détecte une fuite électrique. Dans un camping-car, il protège les personnes contre l'électrocution. C'est la pièce qui compte le plus dans votre installation 230V.
Protection des personnes et courant de fuite
Le courant de fuite, c'est l'électricité qui s'échappe d'un circuit défectueux et part ailleurs que prévu. Elle peut passer par la carrosserie, puis par vous.
Différence entre disjoncteur et interrupteur différentiel
Un interrupteur différentiel détecte les fuites mais ne coupe pas les surcharges. Il faut lui associer des disjoncteurs divisionnaires en aval.
Schéma électrique 230V camping-car : phase, neutre et mise à la terre
Le schéma 230V d'un camping-car repose sur trois conducteurs : la phase, le neutre et la terre. Chacun a un rôle précis, et aucun ne se remplace.
- Phase : amène le courant (fil marron en général)
- Neutre : assure le retour du courant (fil bleu)
- Terre : évacue les fuites vers le sol (fil vert-jaune)
Rôle de la liaison équipotentielle
La liaison équipotentielle relie entre elles toutes les masses métalliques du véhicule : châssis, portes, structure du meuble électrique. Elle garantit qu'aucune pièce ne reste à un potentiel différent.
Norme NF EN 1648-1 : ce qu'elle impose réellement
La norme NF EN 1648-1 est la référence européenne pour les installations électriques très basse tension (TBT, c'est-à-dire le 12V) dans les véhicules de loisirs. Elle est reprise en France par l'AFNOR et s'applique à la conception comme à l'installation. Beaucoup d'amateurs la citent sans savoir ce qu'elle couvre vraiment, et surtout ce qu'elle ne couvre pas.
Ce que la norme encadre (et ce qu'elle n'encadre pas)
La NF EN 1648-1 traite du circuit 12V : sections de câbles, protections par fusibles ou disjoncteurs, séparation des circuits, repérage des conducteurs. Elle fixe aussi des principes de sécurité transversaux qui s'appliquent à l'ensemble de l'installation, y compris au 230V :
- La mise à la terre des masses métalliques accessibles
- La liaison équipotentielle entre châssis et structure
- La protection contre les contacts indirects
Les exigences concrètes à retenir pour votre montage
Trois points de la norme ont un impact direct sur votre tableau 230V :
- Séparation des circuits : le 12V et le 230V ne partagent ni gaine ni bornier. Deux coffrets distincts, ou à défaut deux zones clairement séparées dans un même coffret.
- Repérage : phase (marron), neutre (bleu), terre (vert-jaune) et positif 12V (rouge ou autre, jamais vert-jaune) doivent être identifiables sans ambiguïté. Un repérage propre évite les inversions phase/neutre à la borne.
- Protection mécanique : les câbles doivent être fixés et protégés contre l'abrasion. Dans un camping-car, les vibrations useront une gaine mal posée en quelques milliers de kilomètres.
Ce que la norme implique pour le 230V
La NF EN 1648-1 ne remplace pas le différentiel 30mA, elle le présuppose. Si vous raccordez votre véhicule à une borne de camping, vous entrez dans le champ des règles 230V : différentiel 30mA en tête, mise à la terre effective, liaison équipotentielle sur le châssis. Un montage qui respecte le 12V mais néglige ces trois points n'est pas conforme, même s'il fonctionne au quotidien.
Choisir son coffret électrique 230V pour camping-car
Le coffret électrique 230V regroupe le différentiel, les disjoncteurs divisionnaires et les barrettes de connexion. Il doit rester accessible et ventilé.
Trois critères guident le choix :
- La taille : prévoyez de la place libre pour ajouter un circuit plus tard
- L'indice de protection : un boîtier fermé protège des poussières et de l'humidité
- Le mode de fixation : rail DIN pour la plupart des appareils modulaires
Bipolaire ou unipolaire : quel calibre et quel ampérage
Un différentiel bipolaire coupe la phase et le neutre en même temps. Un modèle unipolaire ne coupe que la phase.
Côté calibre, deux valeurs comptent :
- Le calibre de l'appareil : 10A ou 16A selon la puissance attendue
- Le seuil différentiel : 30mA pour la protection des personnes
Types de disjoncteurs différentiels : AC, A ou F
Tous les différentiels ne réagissent pas aux mêmes fuites. Le type décide de ce que l'appareil sait détecter.
- Type AC : détecte les fuites en courant alternatif simple
- Type A : ajoute la détection des fuites en courant continu pulsé
- Type F : gère en plus les courants à haute fréquence

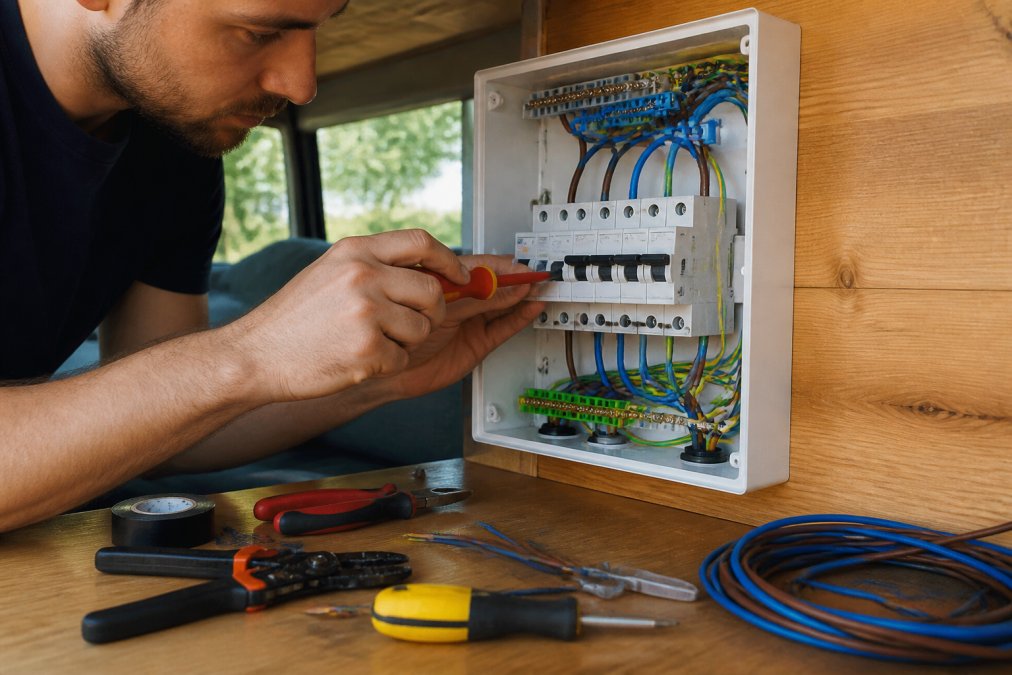

Étapes d'installation et raccordement à la borne de camping
L'installation se fait hors tension, véhicule débranché de toute borne. Comptez une bonne demi-journée pour un montage soigné.
- Coupez l'alimentation et vérifiez l'absence de tension avec un testeur
- Fixez le coffret sur une paroi solide, à l'abri de l'humidité
- Posez le différentiel en tête de rail, puis les disjoncteurs divisionnaires
- Raccordez la phase et le neutre en entrée du différentiel
- Reliez la terre à la barrette dédiée, jamais au différentiel
- Câblez chaque circuit de sortie vers son disjoncteur
- Reprenez la liaison équipotentielle sur le châssis
- Contrôlez les serrages, puis remettez sous tension progressivement
Diagnostic de pannes et maintenance périodique
Un différentiel qui déclenche sans raison n'est presque jamais défectueux. Dans la majorité des cas, il signale une fuite réelle, et le trouver demande une méthode, pas du tâtonnement. Voici la procédure utilisée par les aménageurs pour isoler la cause en moins d'une heure.
Méthode de diagnostic par élimination
Travaillez hors tension au départ, puis procédez par étapes :
- Débranchez tous les appareils 230V (chargeur, convertisseur, prises). Remettez le différentiel en marche.
- S'il tient sans charge : le défaut vient d'un appareil. Rebranchez-les un par un, en laissant 30 secondes entre chaque, jusqu'au déclenchement. L'appareil fautif est identifié.
- S'il déclenche sans charge : le défaut est dans le câblage fixe. Inspectez en priorité les zones exposées à l'humidité (coffret, passages de cloison, arrivée de la prise extérieure).
- S'il déclenche immédiatement à la remise sous tension : suspectez une inversion phase/neutre à la borne ou un défaut d'isolement franc sur un conducteur.
Les cinq causes typiques en camping-car
| Cause | Symptôme | Piste de résolution |
|---|---|---|
| Humidité dans le coffret ou la prise extérieure | Déclenchement par temps de pluie | Sécher, vérifier l'indice de protection du boîtier |
| Chargeur de batterie vieillissant | Déclenche après quelques minutes de charge | Tester le chargeur seul sur une prise domestique |
| Convertisseur avec fuite capacitive | Déclenche au démarrage du convertisseur | Vérifier le type de différentiel (A plutôt que AC) |
| Câble pincé ou gaine abîmée | Déclenchement aléatoire, souvent en roulant | Inspecter les passages de cloison et fixations |
| Différentiel en fin de vie | Ne déclenche plus au bouton test | Remplacer l'appareil sans attendre |
Calendrier de maintenance recommandé
Un différentiel ne se contrôle pas « deux fois par an » au hasard. Voici un rythme concret, adapté à l'usage réel :
- Avant chaque départ : appui sur le bouton test, vérification visuelle de la prise extérieure et du coffret.
- Tous les 6 mois : contrôle des serrages sur les bornes du différentiel et des disjoncteurs divisionnaires. Un fil mal serré chauffe et fausse le diagnostic.
- Une fois par an : inspection des gaines, recherche de traces de chauffe (jaunissement, odeur), vérification de la liaison équipotentielle sur le châssis.
- Tous les 5 ans : remplacement préventif du différentiel. Le mécanisme de déclenchement s'encrasse et perd en réactivité, même sans défaut visible.
Le test qui ne trompe pas
Le bouton test simule une fuite à la terre. Si l'appareil ne déclenche pas à ce moment-là, il est hors service, même s'il n'a jamais déclenché en usage réel. Ce test est la seule vérification fiable côté utilisateur. Un différentiel qui « ne saute jamais » n'est pas un bon signe : c'est souvent un signe qu'il ne fonctionne plus.
Conclusion
Une installation 230V dans un camping-car ne pardonne pas l'approximation. Le différentiel 30mA, la mise à la terre et la liaison équipotentielle forment un ensemble : retirez une pièce, et la protection s'effondre.
Questions Fréquentes
Quel disjoncteur différentiel choisir pour un camping-car ?
Un disjoncteur différentiel bipolaire 30mA est la référence pour un camping-car raccordé au 230V. Le calibre dépend de votre installation : 10A ou 16A selon la puissance de vos appareils. Le type AC convient aux circuits standards, tandis qu'un type A gère mieux les chargeurs de batterie et convertisseurs modernes. Vérifiez que le coffret électrique 230V intègre bien la mise à la terre et respecte la norme NF EN 1648-1.
Pourquoi le disjoncteur 30mA est-il obligatoire pour la sécurité ?
Le seuil de 30mA correspond à la limite au-delà de laquelle un courant de fuite devient dangereux pour le corps humain. Dans un camping-car, l'humidité, les vibrations et les raccordements à des bornes de camping variables augmentent le risque de courant de fuite. Un disjoncteur différentiel 30mA coupe l'alimentation en quelques millisecondes dès qu'il détecte une fuite, ce qui protège les personnes contre l'électrisation. La norme NF EN 1648-1 rend cette protection indispensable sur les installations 230V embarquées.
Peut-on installer soi-même son coffret électrique 230V dans un fourgon aménagé ?
L'installation est réalisable soi-même si vous maîtrisez le raccordement phase, neutre et mise à la terre, et si vous respectez la norme NF EN 1648-1. Utilisez un disjoncteur différentiel bipolaire, des sections de câble adaptées et une liaison équipotentielle correcte. En cas de doute sur le schéma électrique 230V camping-car, faites valider le montage par un électricien qualifié. Une erreur de raccordement sur le tableau de répartition peut annuler la protection des personnes.
Comment tester le bon fonctionnement de son disjoncteur différentiel ?
Appuyez sur le bouton test du disjoncteur différentiel : la disjonction doit se produire immédiatement. Si rien ne se passe, le mécanisme est défaillant et l'appareil doit être remplacé. Répétez ce test avant chaque départ et après un raccordement sur une borne de camping, car les variations de secteur peuvent affecter le dispositif. Notez la date du dernier test dans votre carnet d'entretien pour suivre la maintenance périodique de votre installation électrique.
